Секреты серого кардинала: всё, что нужно знать о чернографитных карандашах

Графитный карандаш — это сложный композитный инструмент, характеристики которого определяются точным балансом кристаллического углерода и обожжённой тонкодисперсной глины. За внешней простотой деревянной оболочки скрывается технологическая система, напрямую влияющая на оптическую плотность штриха, адгезию к бумаге и стойкость рисунка к разрушению.

Пусть это звучит несколько сложно. У нас не было планов упрощать  простой карандаш, простите за эту игру слов. Ниже представлен детальный разбор физико-химической структуры, шкал твёрдости и профессиональных критериев подбора графитных инструментов для художников, инженеров и дизайнеров.

Но прежде чем мы приступим, давайте ещё раз о терминологии. В вводном обзорном материале «Какие бывают карандаши» мы уже говорили, что правильное называть такие карандаши не чернографитные, а просто графитные, иначе получается тавтология, не говоря уже о том, что след, который они оставляют, не чёрный, а серый. Однако термин «чернографитные карандаши» настолько устоялся, что его более корректный вариант может восприниматься, наоборот, как ошибка. Но верно именно так — графитные карандаши.

Как устроен графитный карандаш

Мы в редакции «Сегмента» уже рассказывали, что конструкция графитного карандаша включает в себя два компонента: сердечник, он же грифель, он же стержень; и корпус, то есть оболочка или рубашка. В качестве дополнения может идти металлический ободок (феррул), держащий внутри ластик.

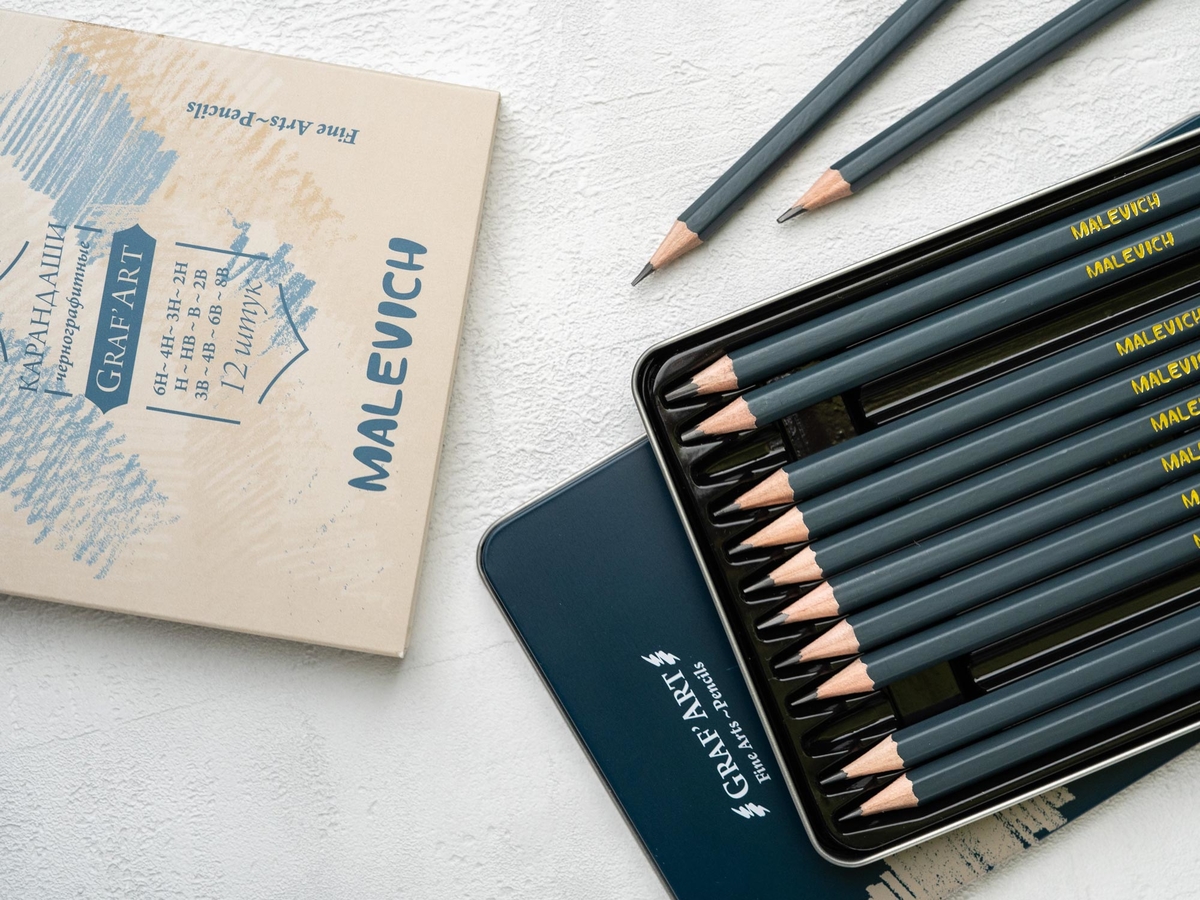

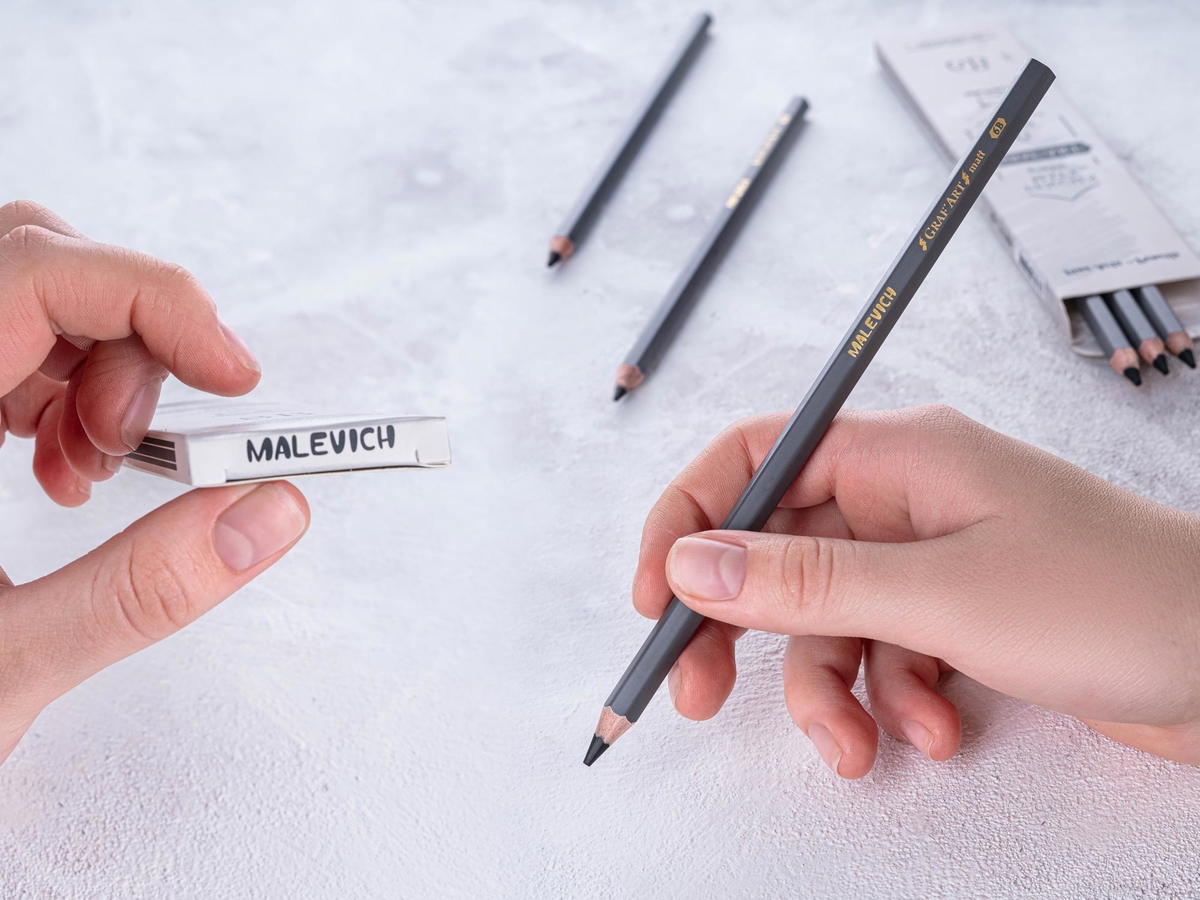

Купить карандаши простые чернографитные GrafArt Малевичъ, набор 12 штук в металлическом пенале на:

• Ozon,
• Wildberries,
• «Яндекс.Маркет».

Грифель: состав и свойства

Свойства любого графитного грифеля зависят от соотношения двух его базовых компонентов: природного или синтетического графита и высокоочищенной белой глины (каолина).

Графит отвечает за перенос материала на поверхность. Его кристаллическая решётка состоит из гексагональных слоёв, легко сдвигающихся относительно друг друга при минимальном давлении, оставляя на бумаге микрочешуйки.

Каолин (глина) выступает в роли связующего полимера. В процессе высокотемпературного обжига (около 1000 °C) глина образует жёсткую керамическую матрицу, удерживающую частицы графита вместе.

Готовый обожжённый стержень погружают в ванну с расплавленным воском, парафином или стеарином — это необходимые жировые добавки. Смазка заполняет микропоры керамической структуры, обеспечивая гладкое скольжение карандаша по бумаге без царапанья.

Чем больше графита, тем стержень мягче, а штрих темнее и шире. Чем больше глины — стержень твёрже, линия тоньше, светлее и стабильнее.

Виды графитных карандашей по характеру штриха

В этой классификации будут учитываться различные свойства следа, который графитные карандаши оставляют на бумаге.

Оптический эффект

Определяет, как штрих взаимодействует со светом при взгляде на него под разными углами.

Классическим считается глянцевый штрих, обладающий выраженным металлическим, так называемым «серебряным» блеском. При плотной штриховке, особенно мягкими карандашами, частицы графита спрессовываются и образуют зеркальную поверхность, бликующей на свету.

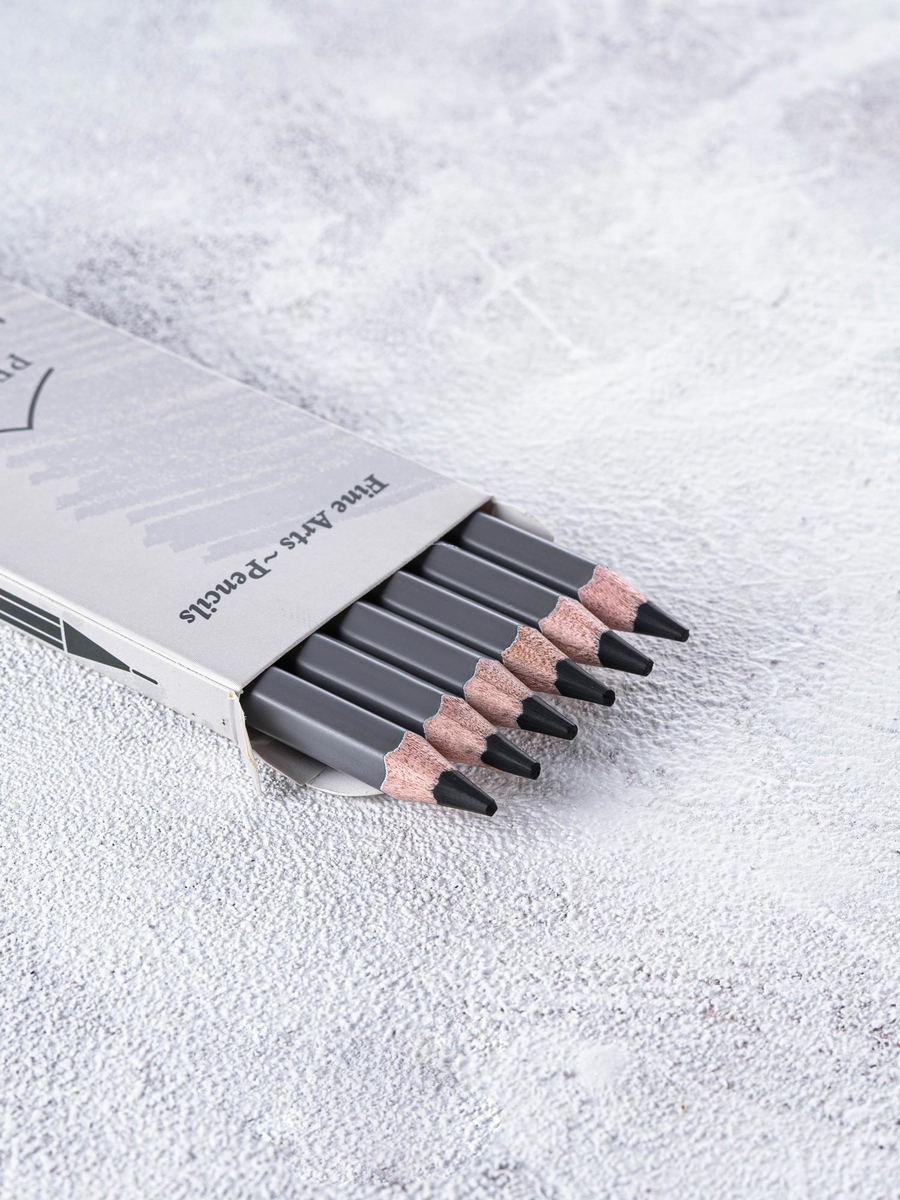

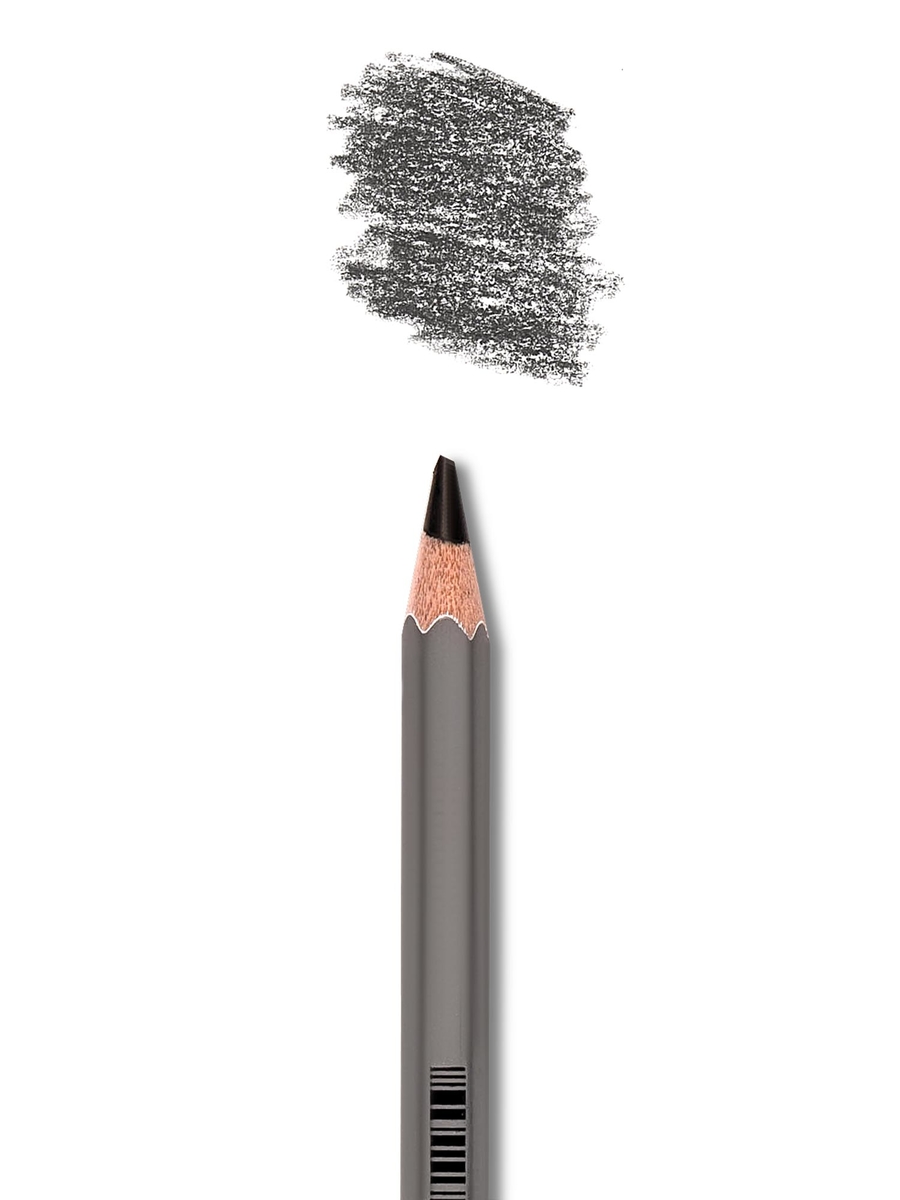

Матовый даёт глубокий, бархатистый, абсолютно чёрный штрих, полностью поглощающий свет. Такой штрих не бликует и не отражает свет даже при многослойном нанесении, что делает его идеальным как для особых эффектов для рисования, так и для последующего сканирования рисунка. По слухам, для этого эффекта в составе иногда присутствует уголь. За счёт этот матовый штрих чернее, при этом хуже стирается ластиком.

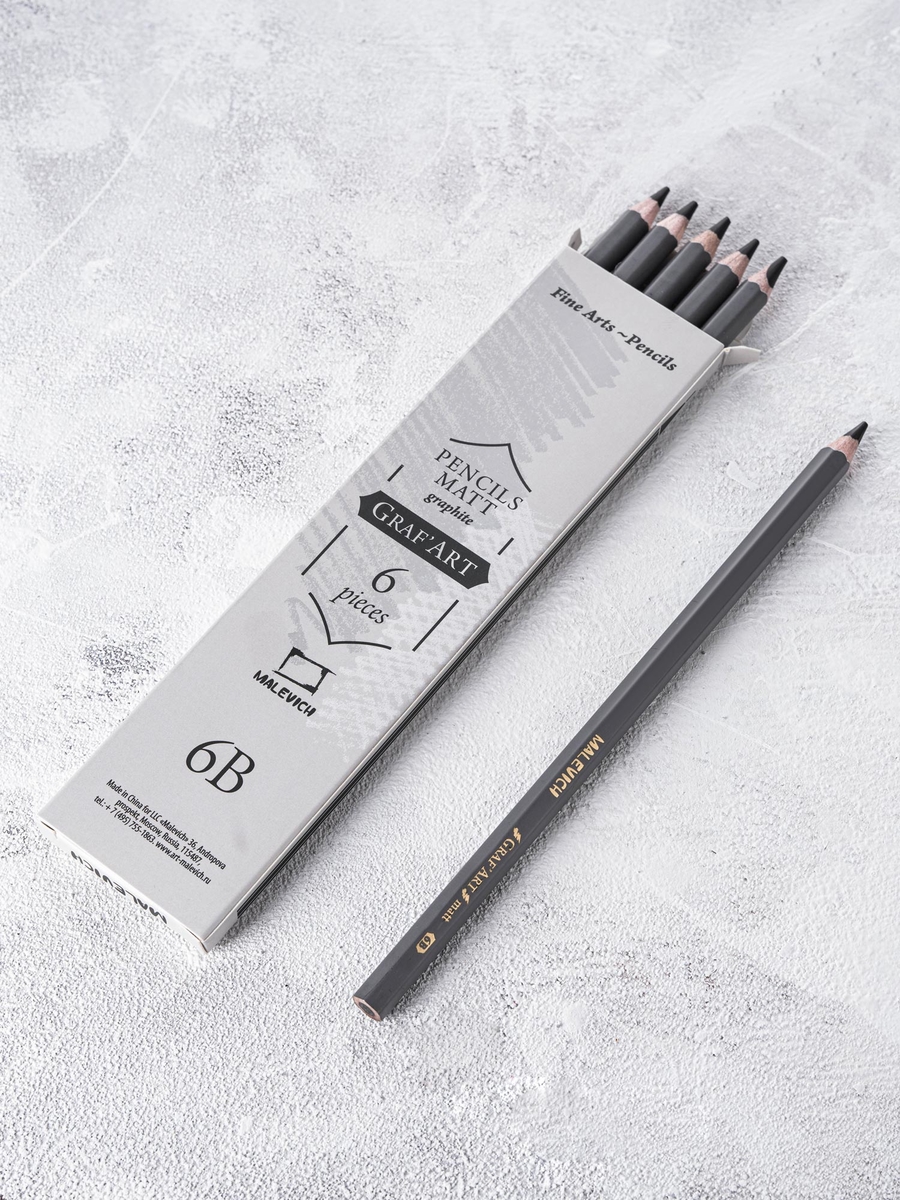

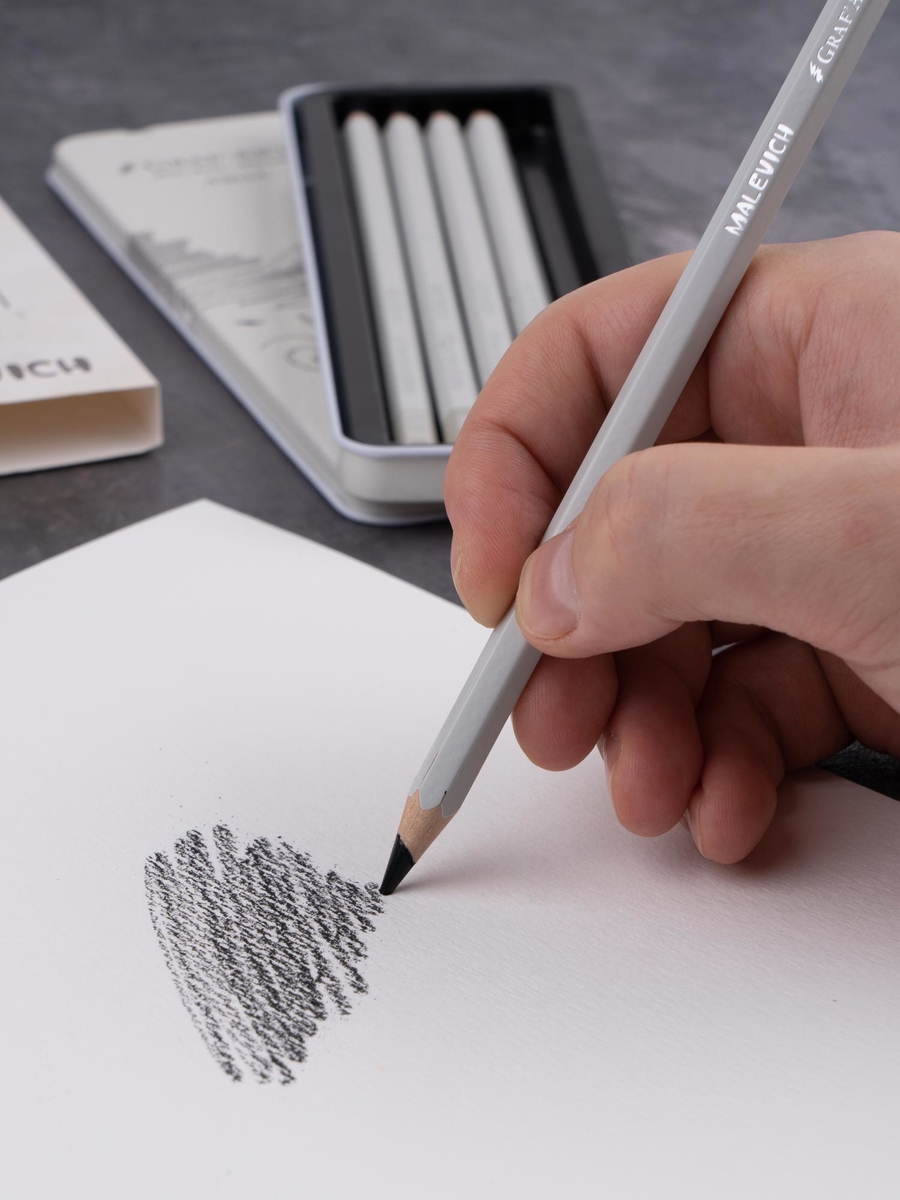

Купить набор матовых графитных карандашей Малевичъ GrafArt, 6 шт., на:

• Ozon,
• Wildberries,
• «Яндекс.Маркет».

Физические характеристики

Определяют, как штрих ведёт себя после нанесения и можно ли изменить его структуру.

Сухой — классический штрих, остающийся на бумаге в неизменном виде. Его можно удалить ластиком или клячкой, но он не реагирует на влагу.

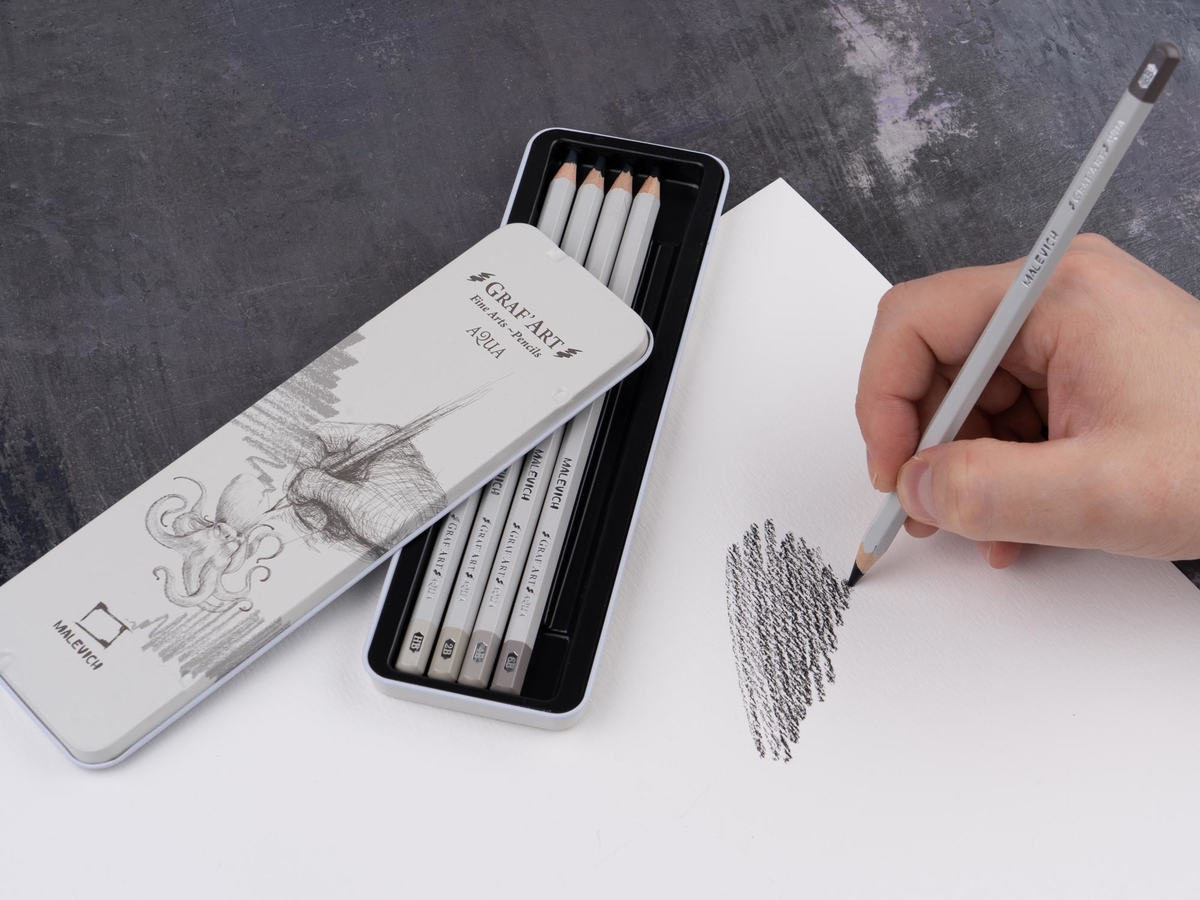

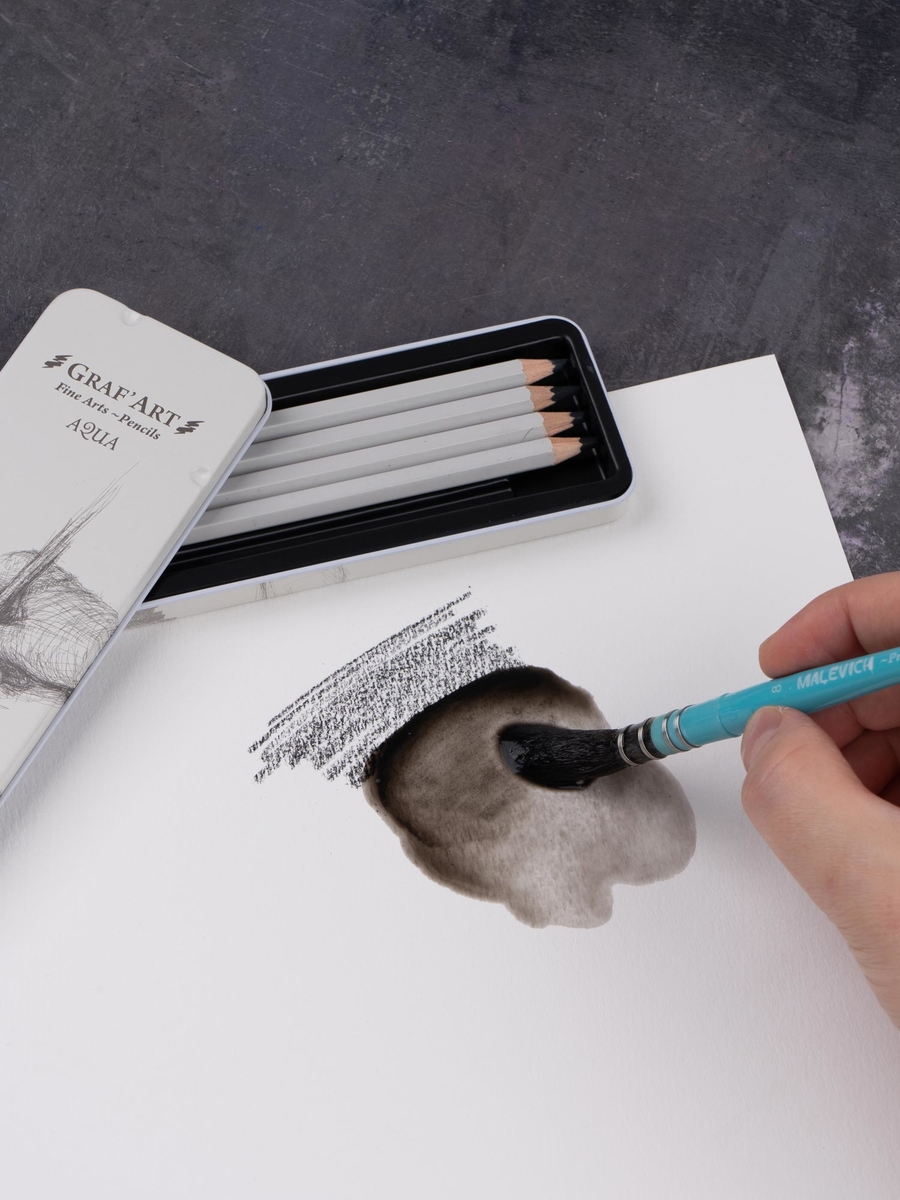

Водорастворимые, или акваграфитные карандаши изначально обладают сухим следом, который при соприкосновении с влажной кистью превращается в жидкую графитовую размывку, немного напоминающую акварельное пятно. Характер линии меняется от чёткой графики до прозрачного акварельного градиента. Подтон штриха в сухом и размытом виде может отличаться. После высыхания, размыть такой штрих повторно не получится.

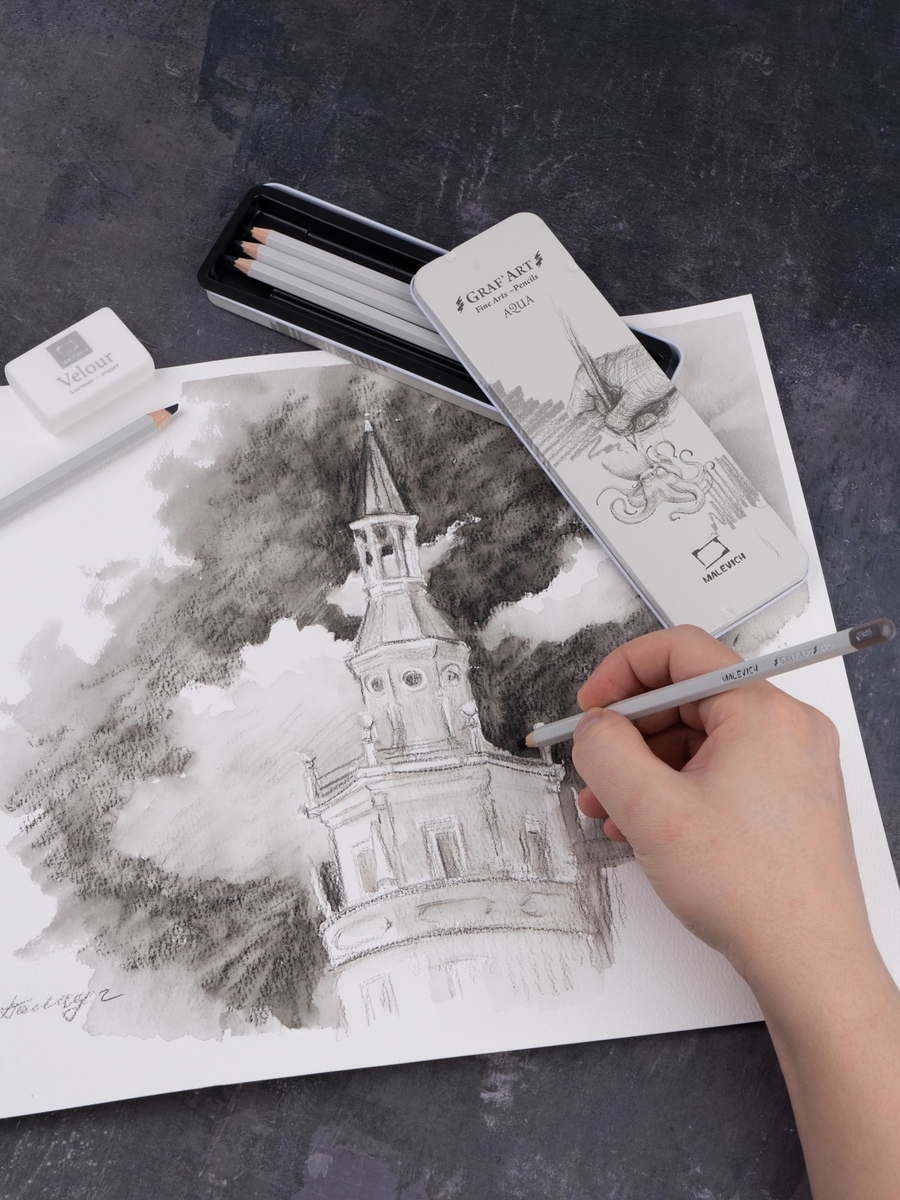

Купить акваграфиты набор 5 шт. Малевичъ, размываемые водой акваграфитные карандаши для рисования на:

• Ozon,
• Wildberries,
• «Яндекс.Маркет».

Жидкий — штрих наносится кистью. Он ложится как тушь — абсолютно однородным, гладким и плотным слоем без видимых линий от кончика грифеля, но после высыхания сохраняет текстуру графита и стирается ластиком.

Цветовой нюанс

Определяет, присутствует ли в графитовом штрихе дополнительный цветовой пигмент.

Монохромный, чистый графит даёт классический стальной серый или антрацитовый цвет, интенсивность которого зависит только от мягкости карандаша.

Тинтованный, или цветной графит оставляет штрих, в котором сквозь графитно-серую основу проступает лЁгкий цветной оттенок (оливковый, приглушённо-синий, сепия).

Мерцающий штрих содержит микрочастицы слюды. Он оставляет на бумаге искрящийся след с явным отливом золота, бронзы или серебра, отличающийся от обычного гладкого блеска графита.

Площадь покрытия

Зависит от конструкции корпуса карандаша и формы заточки.

Линейный — штрих от стандартного деревянного или механического карандаша. Предназначен для чётких, изолированных линий, штриховки и проработки мелких деталей.

Плоскостной — штрих от цельнографитных монолитов (без дерева) или прямоугольных графитовых блоков. Если положить такой инструмент плашмя, штрих получается очень широким, плотным и экспрессивным, позволяя мгновенно закрывать большие плоскости бумаги, например, при рисовании фонов или быстрых набросков с натуры).

Корпус: материал и форма сечения

Корпус чернографитных карандашей классифицируют по двум ключевым параметрам: геометрической форме сечения и материалу, из которого он изготовлен. Именно от корпуса зависит, насколько удобно держать инструмент в руке и скатится ли он со стола.

Виды графитных карандашей по форме сечения корпуса

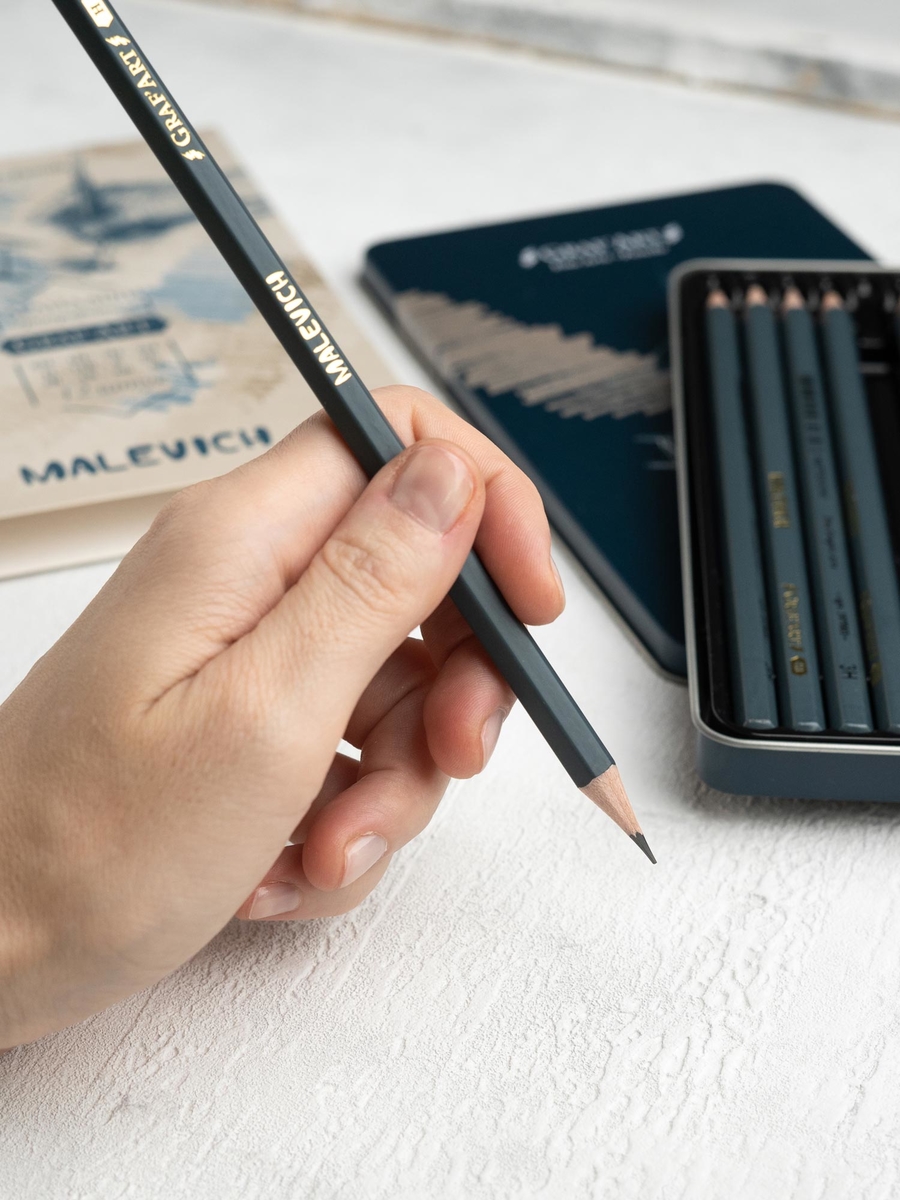

• Шестигранные (гексагональные) — самый популярный мировой стандарт. Шесть граней обеспечивают надёжный хват пальцами, а сам карандаш не скатывается с наклонной парты или чёртежной доски.
• Трёхгранные (треугольные) — эргономичная форма, естественным образом ложащаяся в руку. Карандаши с таким профилем часто рекомендуют детям, так как они помогают без усилий сформировать правильный пальцевый захват при письме.
• Круглые — классическая гладкая форма. Такие карандаши приятны на ощупь и не натирают пальцы при долгом использовании, однако легко скатываются с поверхностей.
• Овальные и прямоугольные — специализированная форма, чаще всего встречающаяся у строительных карандашей. Овальный корпус не даёт карандашу скатиться с крыши или верстака, а широкий грифель внутри позволяет делать жирные или напротив, тонкие, в зависимости от положения в руке, отметки на дереве и бетоне.

Виды графитных карандашей по материалу изготовления

• Деревянные — традиционный и наиболее качественный вариант. Для производства карандашей используют древесину кедра, липы или тополя. Такое дерево аккуратно срезается точилкой или ножом, не крошится, ровно держит грифель и приятно пахнет.

Важно! Качество дерева напрямую влияет на то, насколько легко карандаш точится и как долго инструмент служит.

Карандаши из кедра — выбор профессиональных художников, чертёжников и брендов высшего эшелона. Точатся безупречно плавно, без усилий, при падении сохраняет грифель целым, на срезе имеет благородный розоватый или красноватый оттенок древесины — это премиум-класс.

Липа — самый популярный материал для качественных школьных и офисных карандашей. Из неё делают большинство хороших повседневных инструментов. Древесина липы мягкая, легкая, имеет однородную структуру без выраженных волокон и сучков. На срезе древесина имеет светлый, почти белый или слегка желтоватый цвет.

Тополь используется для производства самых недорогих, массовых карандашей. Это рыхлая, волокнистая и неоднородная древесина сероватого или грязно-белого оттенка, часто с темными прожилками; точится значительно хуже. Такие карандаши обычно густо покрывают лаком или краской снаружи, чтобы скрыть дешевизну материала, а внутри протравливают химией, часто окрашивая срез, например в чёрный цвет.

А вот главный фактор, защищающий карандаш от внутренних повреждений при падении, — проклейка грифеля. Классическая SV-технология предполагает склеивание по всей длине с помощью эластичного дисперсионного клея и считается наиболее эффективной.

• Пластиковые (полимерные) — современная, более бюджетная и гибкая альтернатива. Корпус изготавливают из специальных пластмасс. Главный плюс пластика — безопасность: при случайном изломе пополам карандаш не образует острых щепок. Они легко затачиваются, но в процессе могут слегка «тянуться» за лезвием точилки.
• Бумажные — редкий экологичный вид корпуса, скрученный из слоёв переработанной макулатуры. По свойствам они близки к дереву и легко точатся.

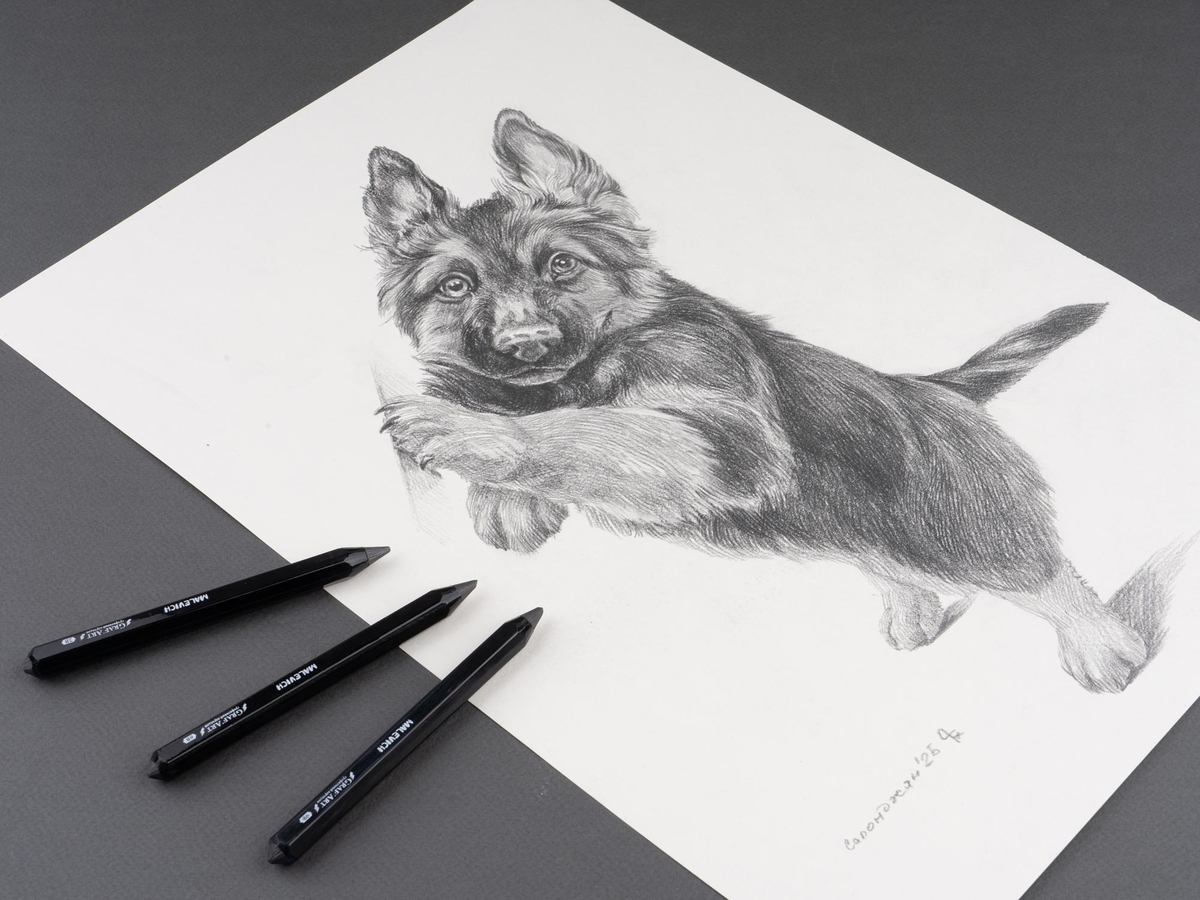

• Без корпуса — карандаши, сделанные целиком из толстого графитового стержня, покрытого тончайшим слоем защитного лака. Популярны среди профессиональных художников, так как позволяют рисовать и штриховать всей боковой поверхностью. Другие названия — целиковые монолитные графитные карандаши, или просто «монолиты», цельнографитные карандаши или полнотелые — вариантов море.

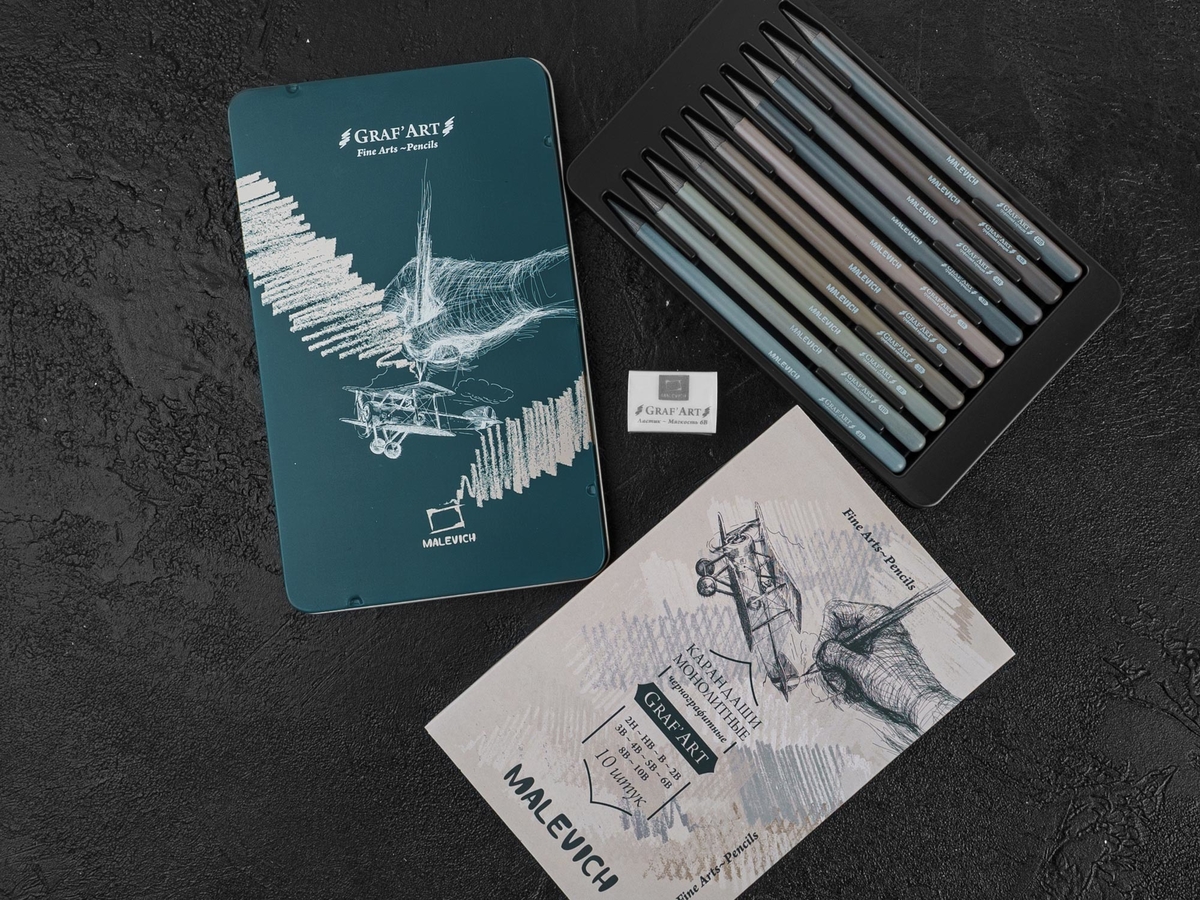

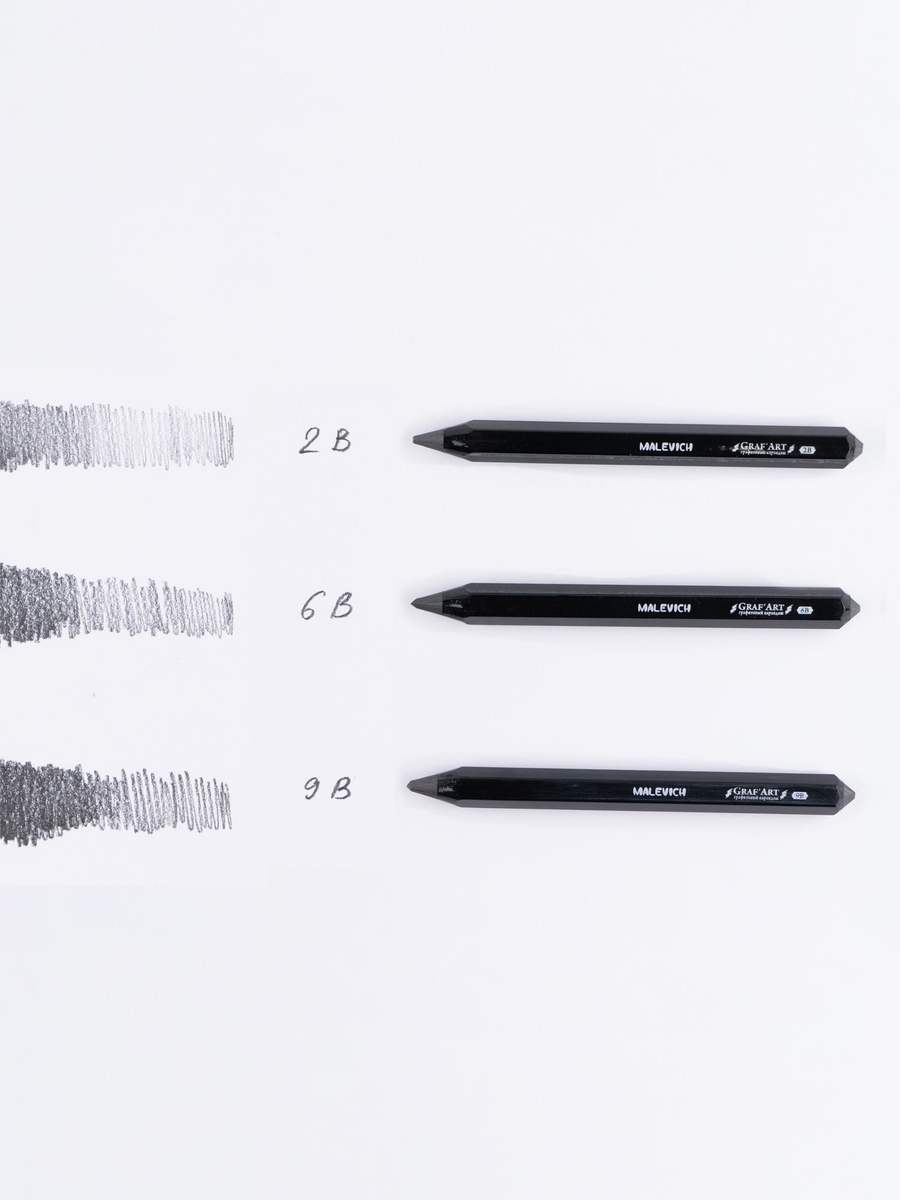

Купить набор монолитных графитных карандашей Малевичъ GrafArt, 10 шт., на:

• Ozon,
• Wildberries,
• «Яндекс.Маркет».

Графитные карандаши без корпуса ещё называют графитовыми. Это может вызывать некоторую путаницу в терминологии. Фактически графитовый карандаш — разновидность графитного, просто со своими конструктивными особенностями.

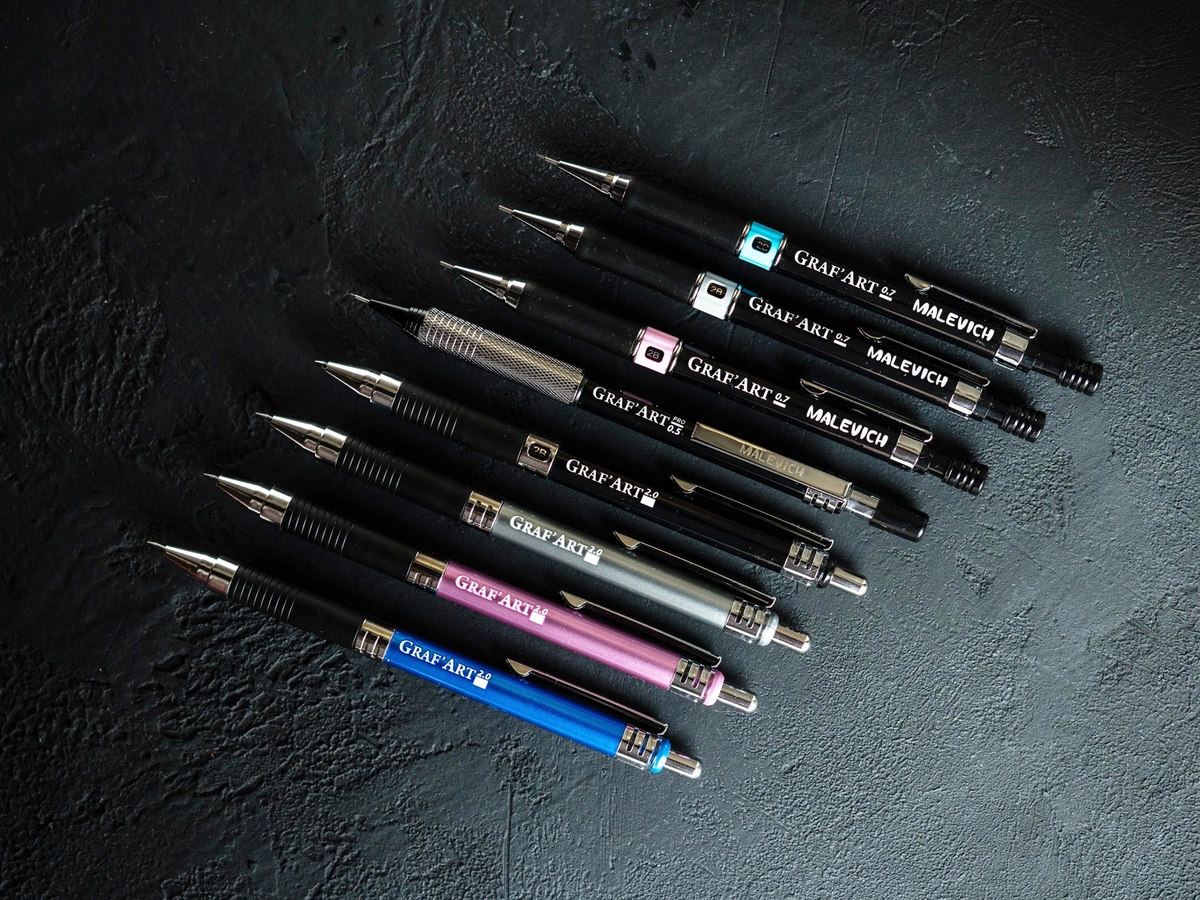

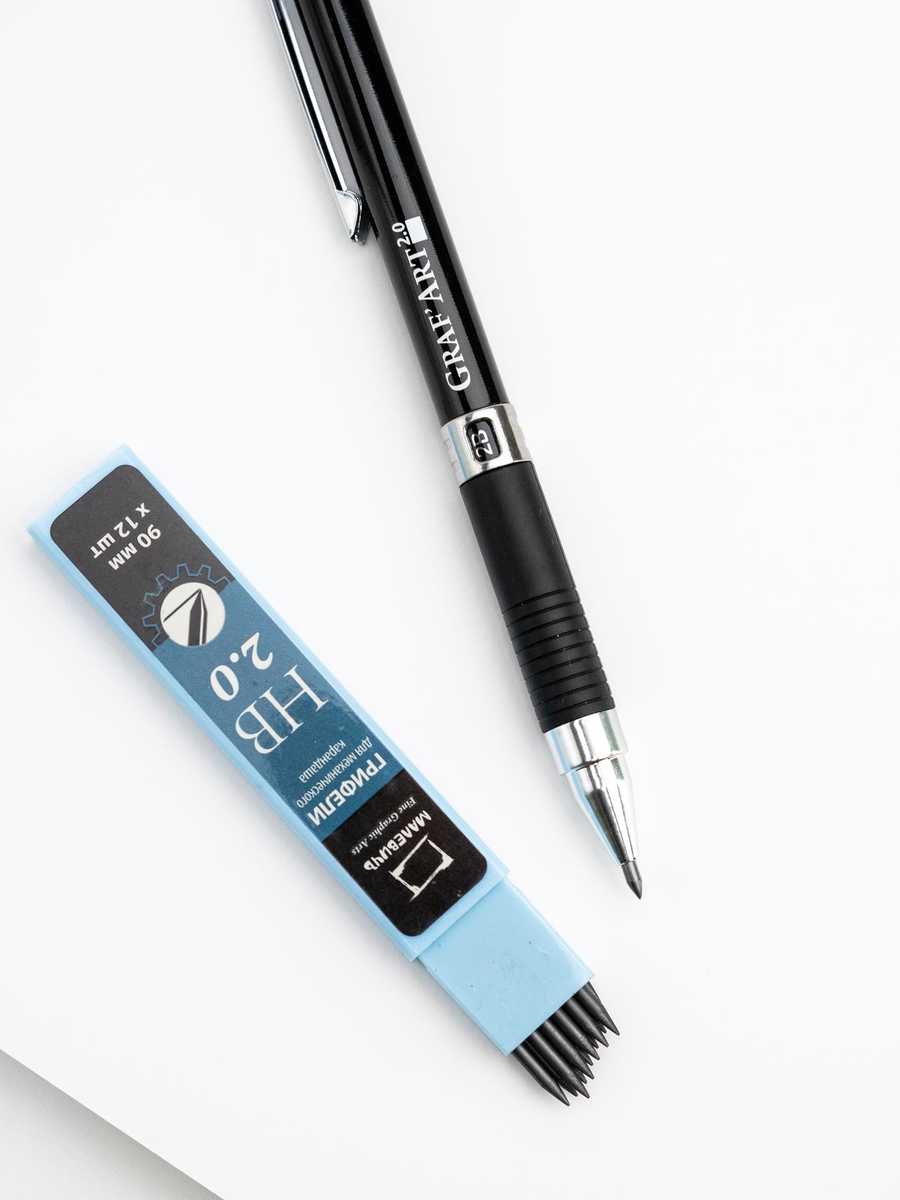

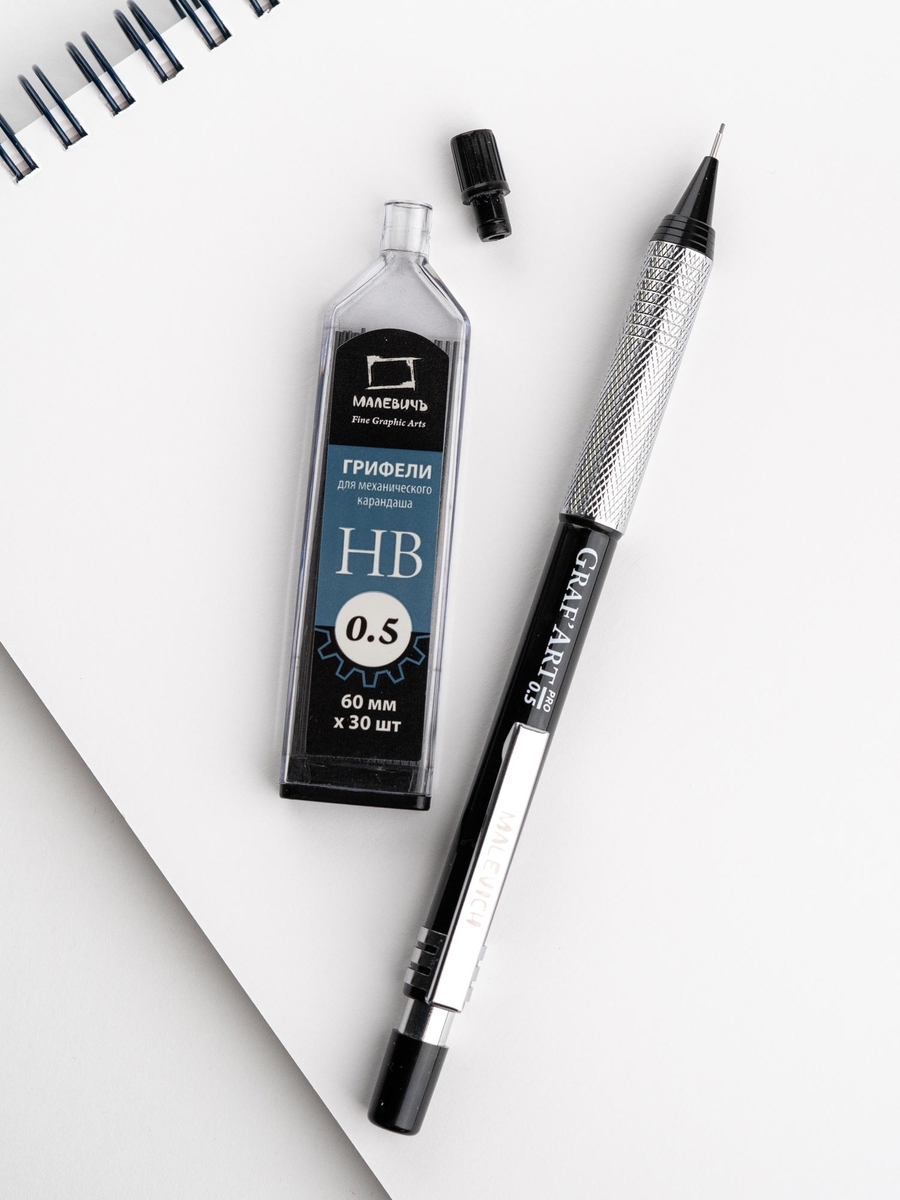

• Механические и цанговые. Карандаши со сменными тонкими полимерными (0,3–0,7 мм) или толстыми графитными (2,0–5,6 мм) стержнями. Механика обеспечивает постоянную толщину линии без необходимости заточки, что критически важно для чертёжников.

Конструкция механических и цанговых карандашей гораздо более сложная, поэтому остановимся на этих пишущих инструментах чуть подробнее. Механические карандаши классифицируются по способу подачи грифеля на два основных вида: с поворотным механизмом и кнопкой. Помимо них, встречаются варианты с убирающейся трубкой подачи грифеля и автоматические карандаши, грифель которых подаётся благодаря регулярному нажиму на бумагу.

Хотя цанговый карандаш технически тоже относится к механическим, в художественной и инженерной практике их строго разделяют. Главное отличие кроется в толщине грифеля и принципе его подачи: обычный механический карандаш подаёт тонкий грифель строго отмеренными шагами — кликами, а цанговый — просто разжимает «лапки», освобождая толстый стержень — грифель.

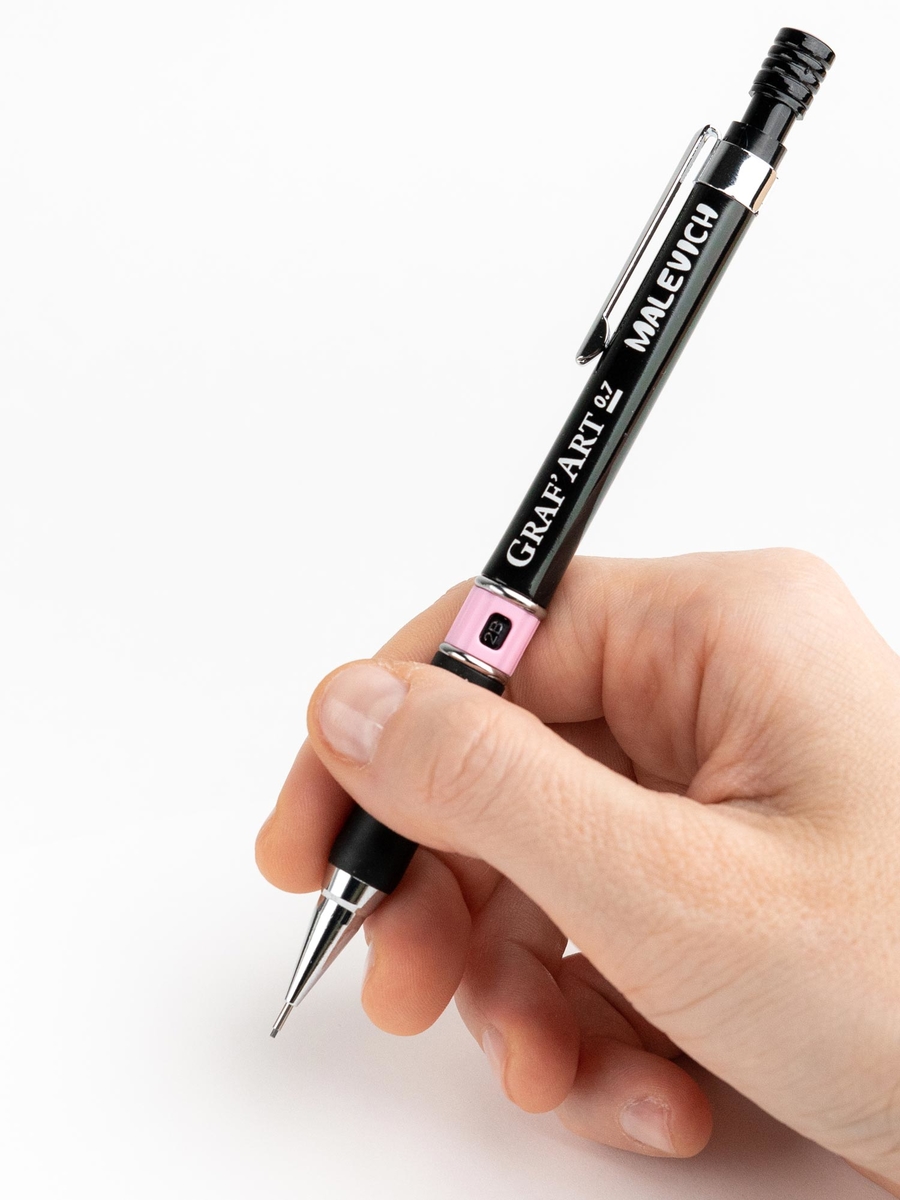

Купить механический карандаш Малевичъ GrafArt, металл, 0,5 мм, HB, чёрный, на:

• Ozon,
• Wildberries.

Если хотите максимально глубоко погрузиться в тему — наш большой обзорный материал «Механический карандаш: история появления, какие виды бывают, его составные части и правила выбора» вам в помощь. А пока посмотрите, какие крутые карандаши можно купить уже сейчас.

Дополнительные элементы

Эти не участвуют напрямую в процессе письма или защиты грифеля, но значительно повышают удобство использования, функциональность и эстетику инструмента.

Так,в торцевой части карандаш может иметь феррул — специальное металлическое кольцо, служащее  держателем для ластика. В качественных карандашах феррул латунный или алюминиевый, покрытый декоративным напылением, но иногда встречается и пластиковый.

Собственно, ластик закрепляется внутри феррула и позволяет мгновенно стирать помарки, не отвлекаясь от процесса письма.

Также у карандаша может быть дип-топ — цветной пластиковый или лаковый наконечник, закрывающий срез дерева, если нет ластика.

В качестве покрытия используется специальный водорастворимый или нитроцеллюлозный лак, защищающий корпус от грязи, пота рук и влаги, а также исключающий появление заноз. Иногда поверх него могут наносить матовое soft-touch покрытие — бархатистый слой, предотвращающий скольжение пальцев, если рука вспотеет.

Примерно этой же цели служат противоскользящие вставки — выпуклые резиновые или пластиковые точки по всей длине граней, улучшающие фиксацию хвата, а также съёмные насадки, помогающие детям и художникам держать руку в правильном положении.

Окраска корпуса часто указывает на назначение карандаша. Например, во многих странах классические офисные карандаши традиционно красят в жёлтый или оранжевый цвет, а чертёжные серии часто делают строго зелеными, синими или чёрными.

Что касается маркировки, то на корпус графитного карандаша в несколько строчек или на разные его грани с помощью тампопечати или тиснения фольгой наносят: название бренда, коллекции, страны производства, серии и штрихкод. Ближе к концу карандаша размещается маркировка твёрдости — буквенно-цифровой код, который должен оставаться видимым как можно дольше по мере стачивания.

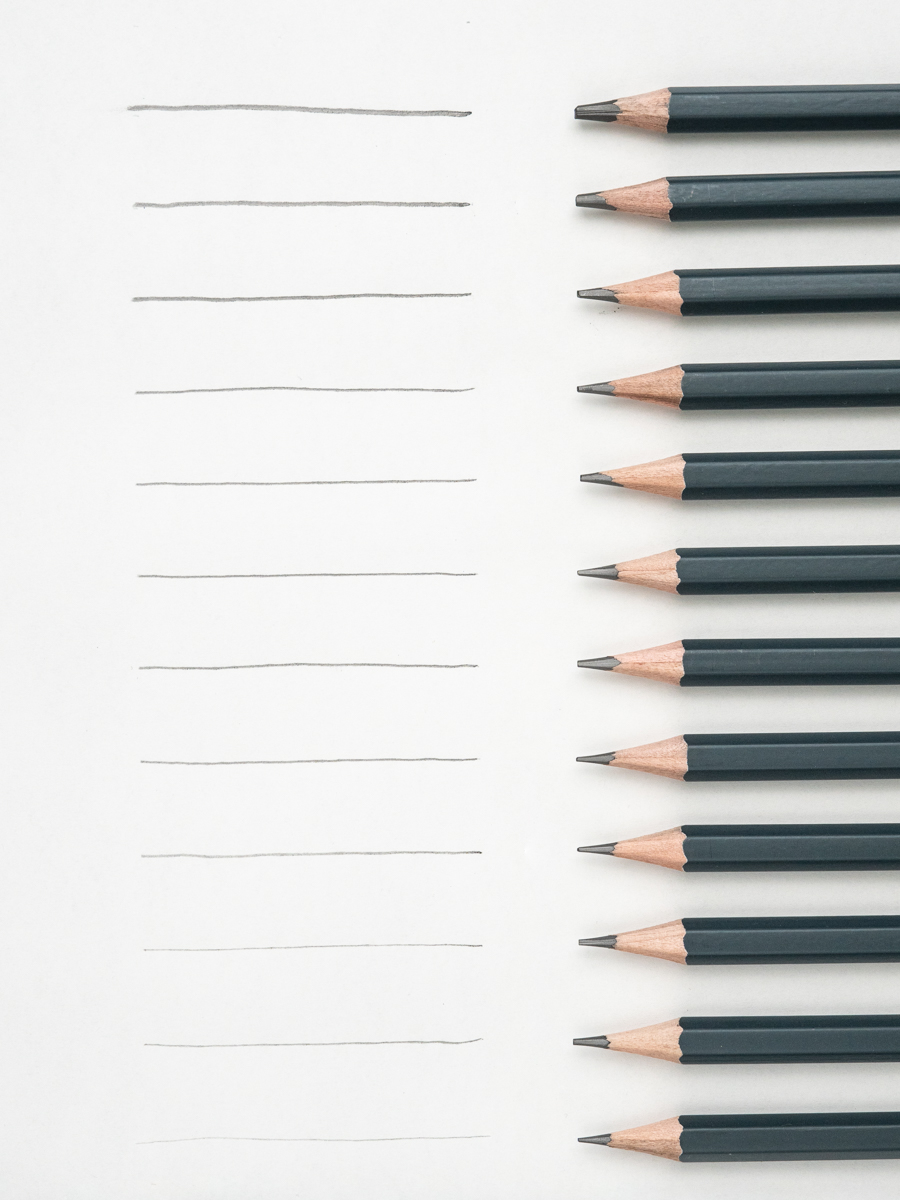

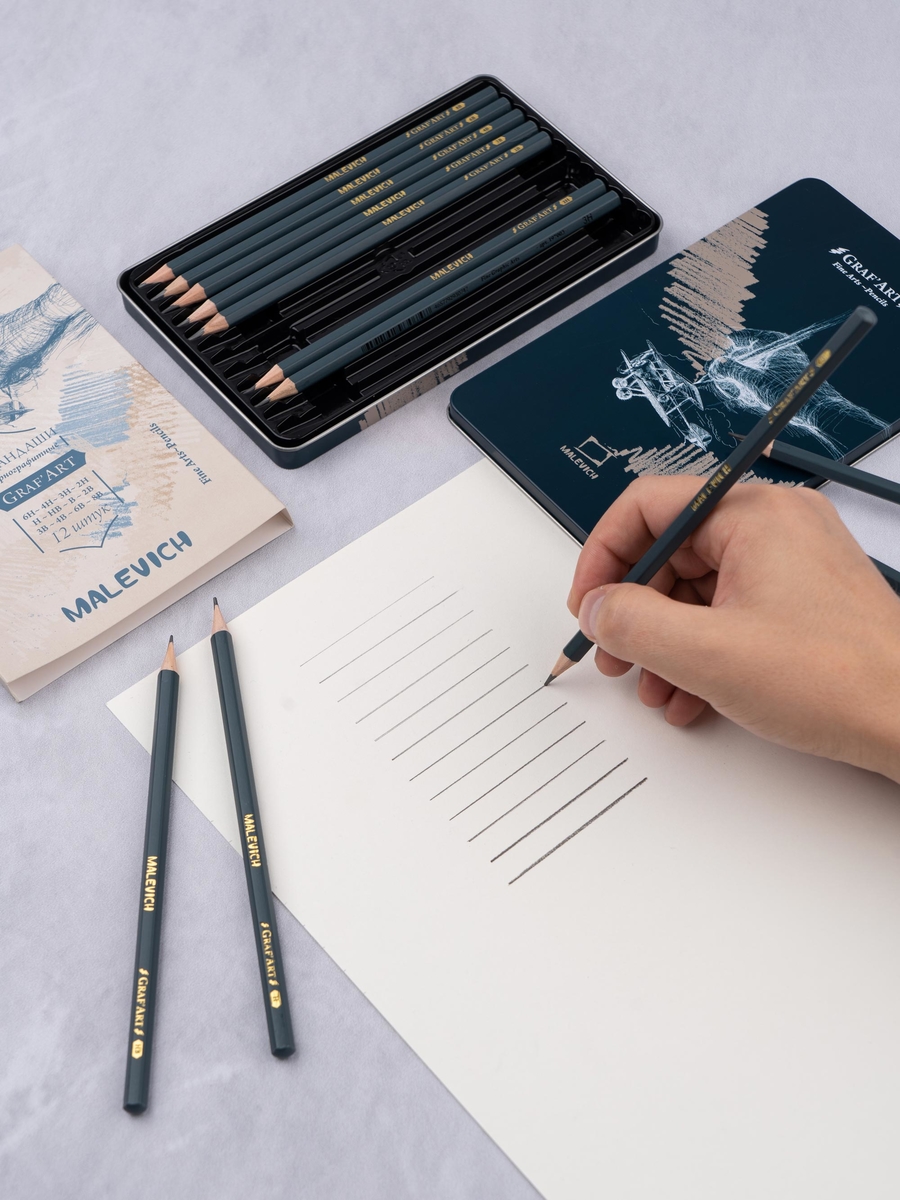

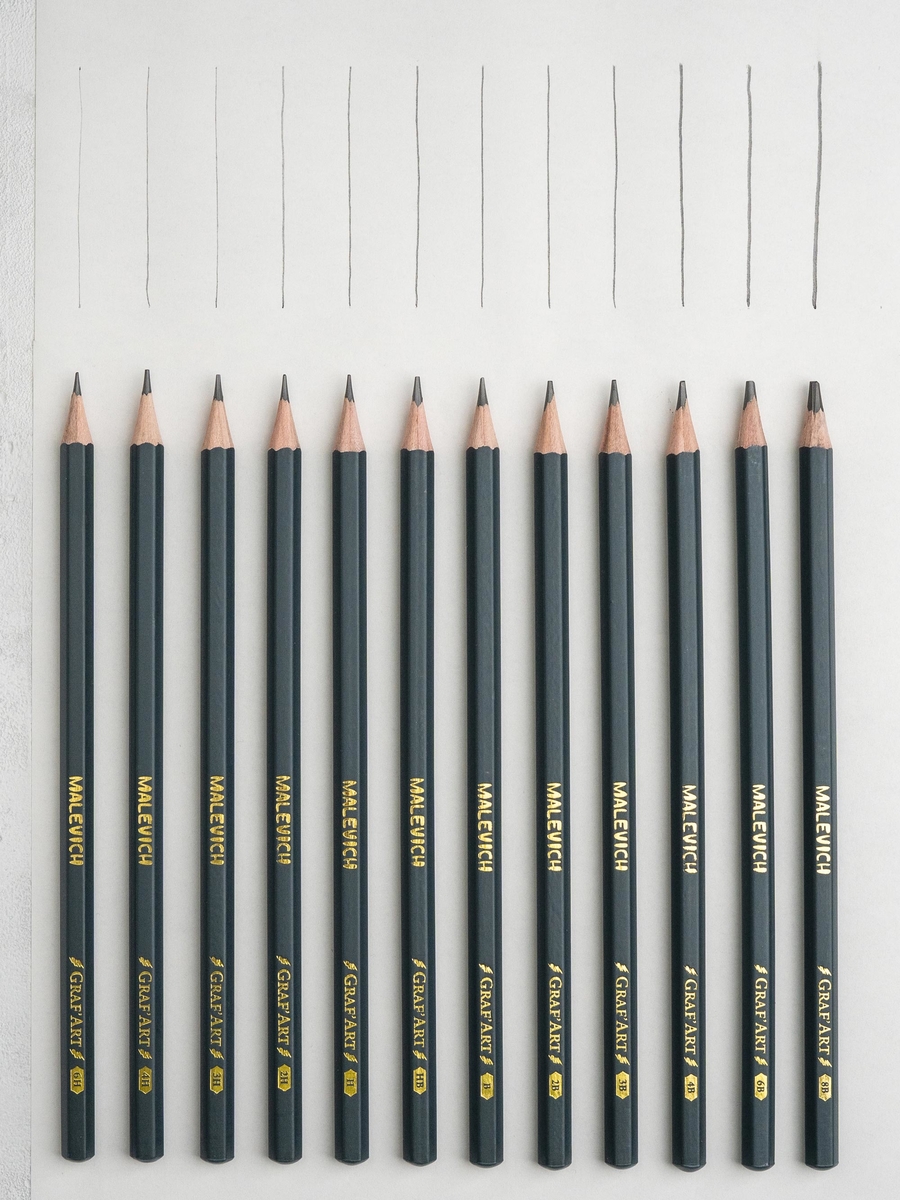

Международные шкалы и градация твёрдости

Существует три основные системы классификации плотности грифеля. Рассказываем о них кратко и по полочкам.

Европейская система (международная)

Это самая популярная и распространенная в мире система, использующая буквы и цифры:

• H (Hard) — твёрдый. Чем больше цифра перед буквой (например, 4H, 6H), тем твёрже и бледнее карандаш;
• B (Blackness) — мягкий (буквально «чернота»). Чем выше цифра (4B, 8B), тем мягче и темнее грифель;
• HB (Hard-Medium) — средний, твёрдо-мягкий;
• F (Fine) — тонкий. Это промежуточный тон между H и HB, который хорошо держит острую заточку.

Российская система (ГОСТ)

Она полностью аналогична европейской по логике, но использует буквы кириллицы:

• Т (твёрдый) — соответствует европейскому H;
• М (мягкий) — соответствует европейскому B;
• ТМ (твёрдо-мягкий) — соответствует европейскому HB.

Цифры перед буквами работают точно так же (например, 2М, 4Т).

Американская система (числовая)

В США и некоторых других странах чаще всего используют простую цифровую шкалу от 1 до 4, которая имеет определённое соотношение с европейской шкалой:

• № 1 — 2B: мягкий, тёмный;
• № 2 — HB: средний, универсальный;
• № 2½ — F: тонкий, твёрже HB;
• № 3 — H: твёрдый, светлый;
• № 4 — 2H: очень твёрдый, бледный.

Стандартный офисный вариант — карандаш № 2, в нём оптимально сочетаются твёрдость и чёткость. Однако надо иметь ввиду, что это не жёсткие правила, поэтому в зависимости от бренда карандаш с одним и тем же обозначением на корпусе может немного отличаться по твёрдости.

Секреты работы с мягкими и твёрдыми карандашами для художников

Твёрдые карандаши (H–4H) опасно стирать: уже из названия понятно, какие они, значит, для того, чтобы оставить видимый штрих на бумаге, нужно приложить некоторое усилие, поэтому карандаши с такой маркировкой от давления на бумагу продавливают канавки. Даже если вы сотрёте сам графит, вмятина останется и будет видна при последующей штриховке.

Мягкие карандаши (4B–9B) «блестят». Если перетемнить рисунок очень мягким карандашом, графит начнет сильно глянцевать и отражать свет под углом, превращая чёрную тень в серую.

Чистый графит физически не может дать глубокий угольно-чёрный цвет. Для абсолютно чёрных матовых теней художники комбинируют графит с угольными или графитно-угольными карандашами.

Обычная стирательная резинка размазывает мягкий графит и портит текстуру бумаги. Художники используют клячку — мягкую, похожую на пластилин массу. Она не трёт бумагу, а «впитывает» в себя излишки графитовой пыли, позволяя деликатно осветлить нужный участок.

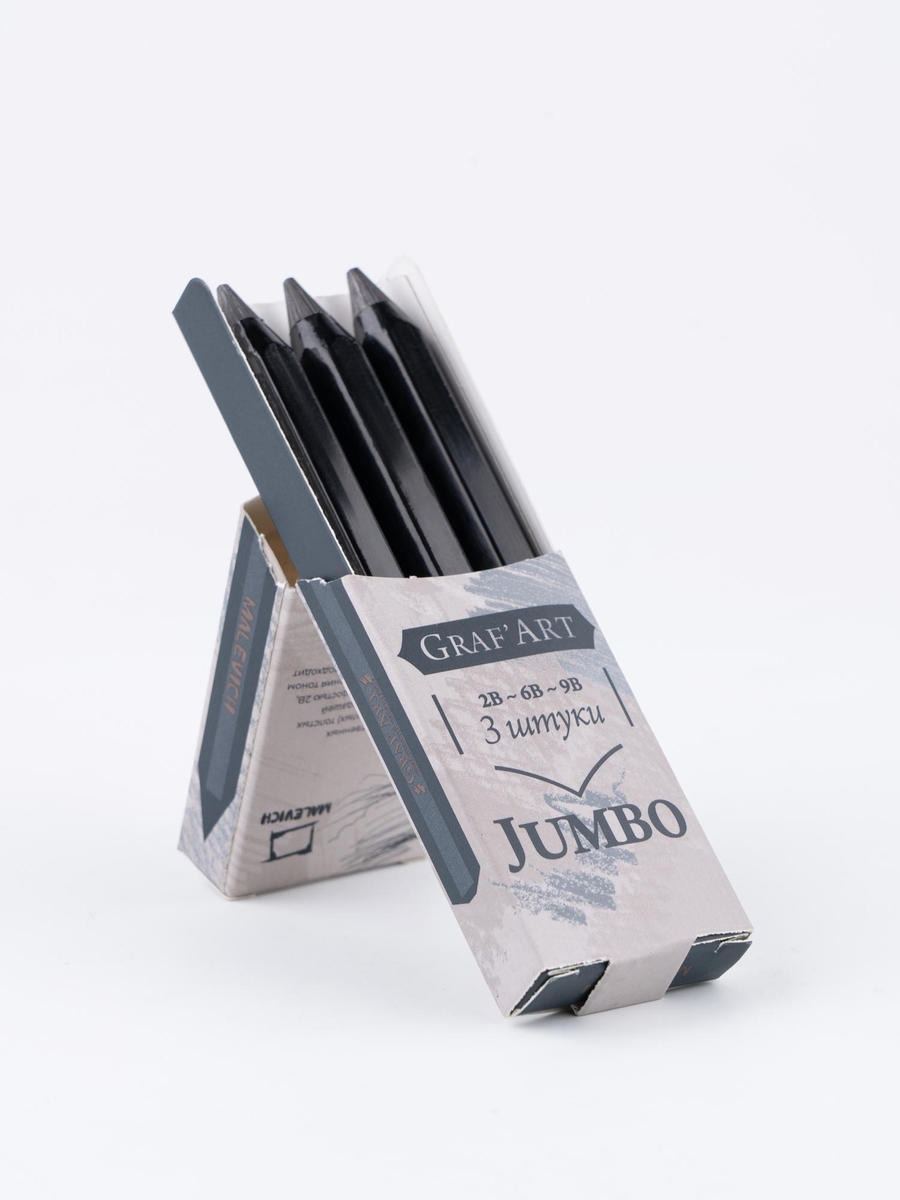

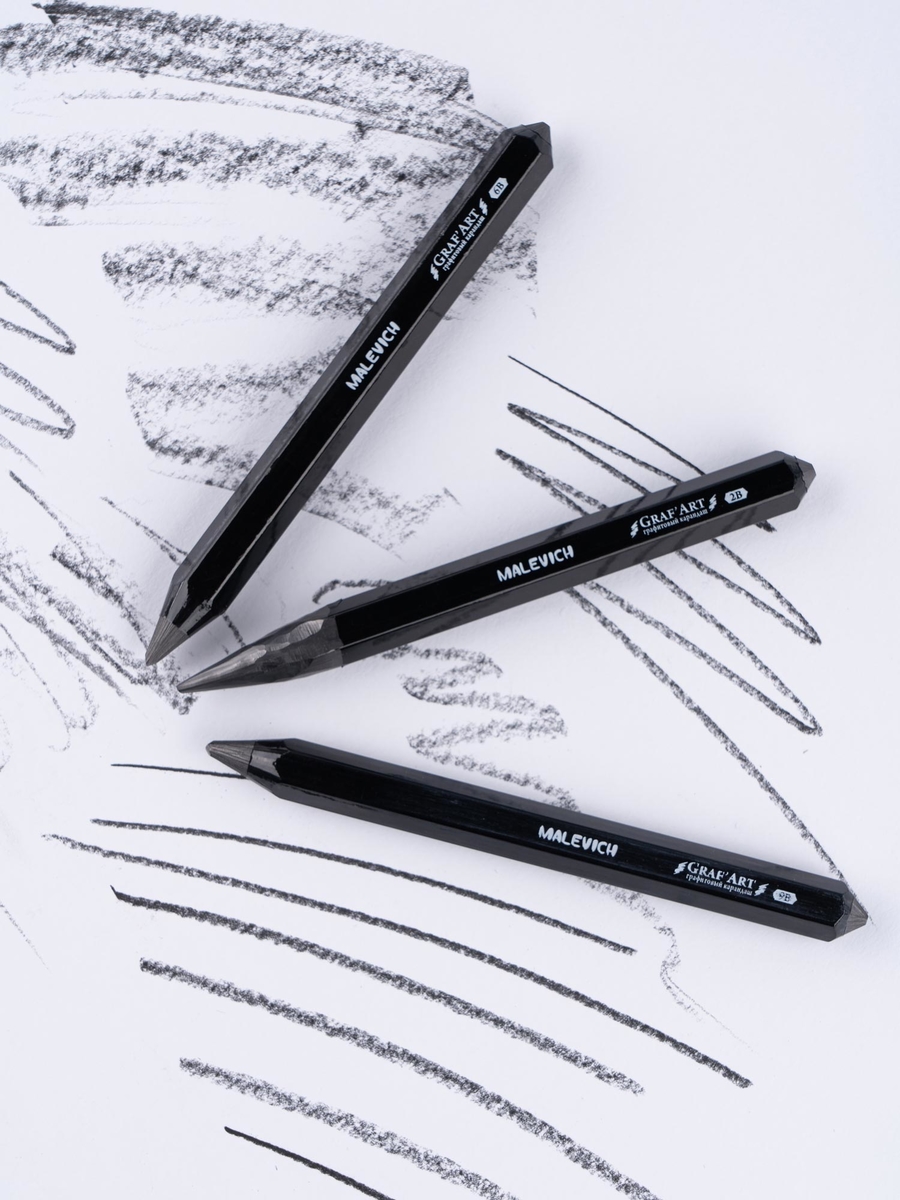

Купить толстые карандаши монолиты чернографитные Малевичъ, набор 3 шт., на:

• Ozon,
• Wildberries.

Тонкости выбора: на что ещё смотреть эксперту

При выборе инструмента профессионального уровня базовой маркировки недостаточно. Необходимо учитывать три ключевых параметра.

Зернистость и однородность

Дешёвый графит грешит наличием фракционных пустот или крупных частиц необработанного каолина. В процессе работы такой карандаш внезапно начинает царапать бумагу, оставляя неудаляемые следы и ещё передавая в пальцы неприятные ощущения письма по наждачной бумаге. Чтобы этого избежать профессиональные бренды используют многоступенчатую очистку сырья.

Оптический финиш (глянец vs матовость)

Классический графит даёт характерный серебристый металлический отблеск при падении света на рисунок под углом. Если вам нужен глубокий угольно-чёрный цвет без бликов для последующего сканирования, выбирайте специализированные серии с добавлением сажи или углерода.

Центровка грифеля

Качественный карандаш имеет идеально центрованный стержень внутри деревянного корпуса. Если геометрия нарушена, при заточке дерево будет срезаться неравномерно, а грифель начнет постоянно обламываться у основания из-за поперечного напряжения. Это особенно заметно при затачивании механической и автоматической точилкой.

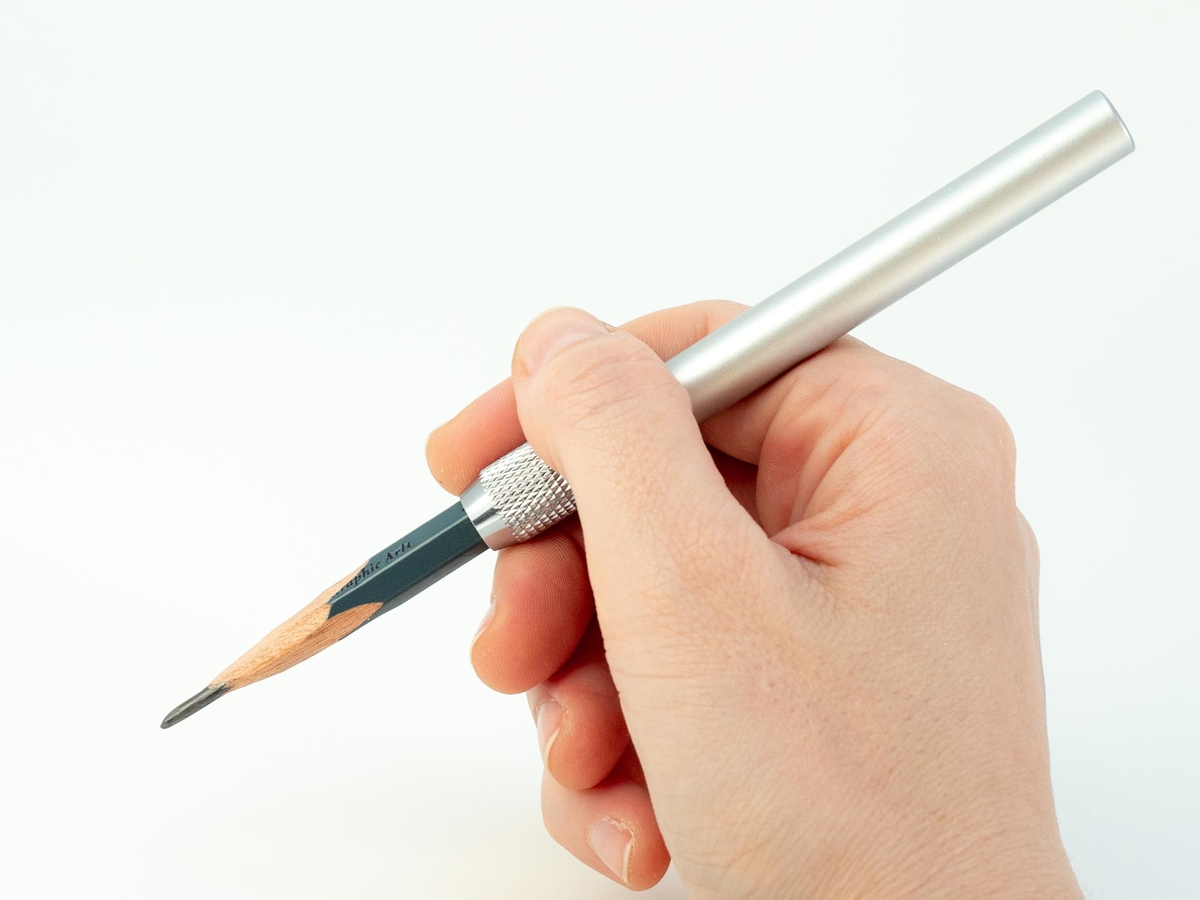

Кстати, крайне полезным иметь в своём арсенале пишущих инструментов будет специальный удлинитель карандаша — специальный металлический или деревянный держатель, который мгновенно возвращает инструменту привычную длину и правильный баланс. Он позволяет использовать любимый карандаш буквально до последнего миллиметра.

Купить металлический удлинитель для карандаша Малевичъ, на:

• Ozon,
• Wildberries,
• «Яндекс.Маркет».

Как подобрать графитный карандаш для школы, черчения, творчества

Чтобы правильно подобрать чернографитный карандаш под конкретную задачу, нужно ориентироваться на шкалу жесткости грифеля и форму корпуса.

Для школы и офиса

Для повседневного письма и заметок важны универсальность, чистота бумаги (чтобы текст не размазывался рукой) и комфорт пальцев.

• Маркировка жёсткости: выбирайте HB (твёрдо-мягкий) или B (мягкий). Они оставляют чёткий след без сильного нажима и легко удаляются ластиком. Для школы лучше брать именно HB, так как слишком мягкий грифель карандаша (от 2B) ребёнок быстро размажет по тетради.
• Форма корпуса: для первоклассников и младших школьников строго рекомендуются трёхгранные карандаши: они формируют правильный хват пальцев. Для офиса и старшеклассников подойдут стандартные шестигранные. Офисным сотрудникам удобны модели с ластиком на конце, якобы для экономии места на столе.

Для черчения

В черчении важны высокая точность, тонкость линий и то, чтобы грифель как можно дольше оставался острым.

• Маркировка жёсткости: основной диапазон — от H (твёрдый) до 4H (очень твёрдый). Для проведения тонких осевых, размерных и вспомогательных линий берут 2H или 3H. Для финальной обводки контуров чертежа используют H или универсальный HB, чтобы линии были более яркими.
• Форма корпуса: лучше всего подходят шестигранные карандаши — они устойчиво лежат на наклонной чертёжной доске и не скатываются. Выбирайте продукты с идеальной центровкой грифеля, иначе при частой заточке под очень острый угол кончик будет постоянно ломаться.

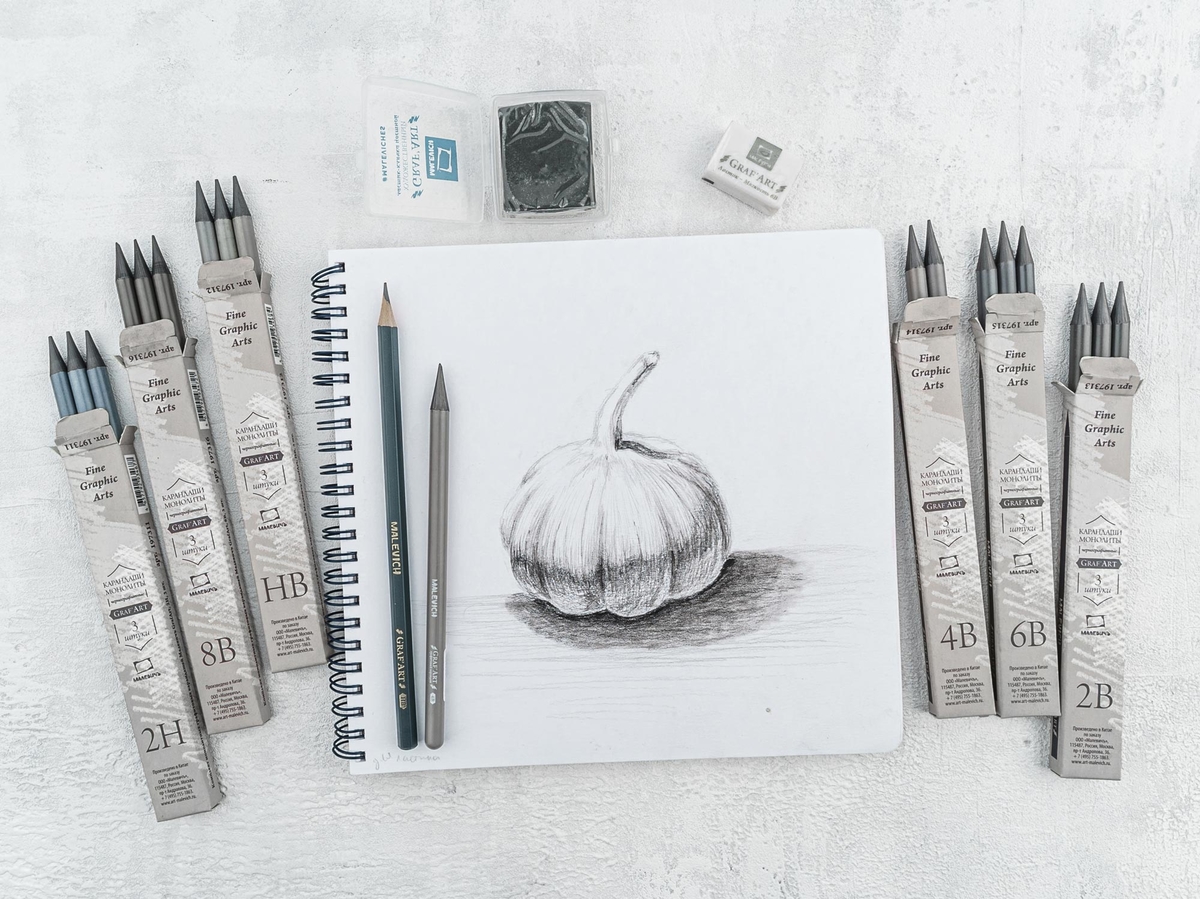

Для рисунка и графики

Художникам необходим широкий тональный диапазон — от лёгких полутонов до глубоких, бархатистых чёрных теней. Одним карандашом здесь не обойтись.

• Маркировка жёсткости: используется весь спектр мягких карандашей — от 2B до 8B/9B. Карандаши 2B и 3B идеальны для легких набросков, прорисовки деталей и начальных стадий штриховки. Карандаши от 4B до 8B незаменимы для накладывания глубоких теней, создания контраста и мягкой растушёвки.
• Форма корпуса: художники часто выбирают круглые карандаши, так как во время штриховки инструмент постоянно проворачивают в руке, чтобы кончик грифеля равномерно стачивался со всех сторон.

Помимо классических деревянных, для графики часто покупают цельнографитные карандаши (без деревянной оболочки) — ими удобно покрывать большие плоскости бумаги боковой стороной.

5 неочевидных вопросов про чернографитные карандаши

Думаете, что знаете о простых карандашах всё? Проверьте себя! Спорим, вы не задумывались, почему след от карандаша абсолютно водонепроницаем, но легко поддаётся кусочку резины, а также наверняка не в курсе, что криминалисты могут вычислить бренд вашего карандаша по одной единственной линии в документе. Об этом и поговорим.

1. Почему след от карандаша невозможно смыть водой, но легко стереть простым кусочком каучука?

Вода — мощный растворитель, а ластик — всего лишь сухая резина. Тем не менее, вода бессильна против графитового штриха, а ластик убирает его за секунды.

Во-первых, графит абсолютно гидрофобен, то есть он не смачивается водой и не вступает с ней в химическую связь, поэтому жидкость просто стекает по штриху. Во-вторых, графит на бумаге держится на слабых межмолекулярных силах. Каучук или мягкий винил ластика обладают гораздо более высокой адгезией к углероду, чем целлюлоза бумаги. Когда вы трёте бумагу ластиком, графит буквально «переприлипает» к резине, так как связь с ней физически прочнее.

2. Зачем в некоторые дорогие серии карандашей добавляют радиационно-очищенный графит?

В описании премиальных японских или немецких карандашей можно встретить упоминание об экстремальной очистке сырья, иногда с применением специфических технологий.

Дело в том, что природный графит всегда содержит микропримеси кварца и других жестких минералов. Если их не удалить, карандаш периодически будет издавать неприятный скрип и царапать бумагу. Радиационная или глубокая термическая очистка позволяет перестроить кристаллическую решетку углерода, удалив абсолютно все сторонние атомы. Это делает грифель «маслянистым» и однородным: он скользит по бумаге максимально плавно и даёт идеально предсказуемый тон без микроцарапин.

3. Правда ли, что старые советские карандаши из кедра со временем стали писать хуже, если они просто лежали в коробке 40 лет?

Существует миф, что графит — вечный материал, который не портится от времени. Однако коллекционеры замечают, что советские карандаши «Конструктор» или «Школьные» из 70-х годов сегодня ведут себя жёстче, чем должны по маркировке.

Однако дело не в графите, а в жировой пропитке. Стержни карандашей вымачивают в стеарине, воске или сале, чтобы они мягко шли по бумаге. За десятилетия хранения в дереве эти органические жиры окисляются, высыхают и кристаллизуются. В результате грифель теряет свою «смазку», становится сухим, более хрупким и субъективно ощущается как более твёрдый, чем в год своего производства.

4. Почему в космосе запретили использовать классические деревянные карандаши, хотя они пишут в невесомости и при любом давлении?

Широко известен анекдот о том, что NASA потратило миллионы на разработку космической ручки Fisher Space Pen, а советские космонавты просто писали карандашами. На самом деле, сегодня карандаши строго запрещены на всех космических станциях (и США, и России) из-за соображений электробезопасности и пожароопасности.

Когда карандаш пишет, он крошится. В условиях невесомости микроскопическая графитовая пыль не падает на стол, а летает по жилому модулю. Графит — прекрасный проводник электричества. Попадая внутрь электронных плат и за вентиляторы приборов, эта пыль способна вызвать короткое замыкание и пожар в чистом кислороде. Кроме того, обламывающиеся кончики грифелей и деревянная стружка при заточке — это опасный мусор, который космонавты могут случайно вдохнуть или повредить им глаза.

5. Может ли криминалистическая экспертиза определить марку карандаша по штриху, если на листе нет никаких надписей, кроме одной линии?

Представьте документ с подписью или исправлениями, сделанными простым карандашом. Можно ли доказать, что изменения внесены конкретным человеком с конкретным инструментом? Да, с помощью метода рентгенофлуоресцентного анализа (РФА) и спектроскопии.

Эксперты исследуют не сам углерод, а соотношение примесей в каолине. У каждого завода в мире своя уникальная география месторождений глины. В ней содержатся строго определённые доли микроэлементов: железа, титана, калия, кальция и алюминия. Этот «химический паспорт» глины уникален для каждого бренда и позволяет с точностью до производителя определить, какой именно карандаш оставил след на бумаге.

Итог

А теперь кратко и по делу. Если у вас нет времени читать все наши теоретические выкладки и интересные врезки, вот ключевая информация о графитных карандашах тезисно.

• Чернографитный карандаш на самом деле правильно называть графитный. Но термин «чернографитный» настолько устоялся, что так сейчас уже редко кто говорит.
• Графитный карандаш состоит из грифеля и корпуса, а также может иметь металлический ободок (феррул), держащий внутри ластик.
• Свойства любого графитного грифеля зависят от соотношения двух его базовых компонентов: графита и каолина. Чем больше графита, тем стержень мягче, а штрих темнее и шире, и наоборот.
• Существует три основные системы классификации плотности грифеля: европейская использует латиницу и цифры, российская — кириллицу и цифры, американская — только цифры.
• Выбирая графитный карандаш, помимо твёрдости и материала корпуса обращайте внимание на три важных параметра: зернистость, оптический финиш и центровку грифеля.
